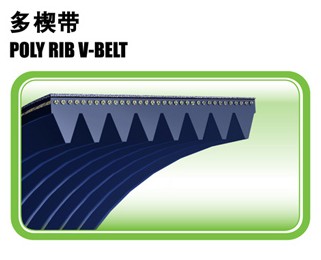

多楔帶簡介：

多楔帶是以平帶為基體、內表面排布有縱向40°等間距梯形楔的環形橡膠傳動帶，其工作面為楔的側面。多楔帶特別適用于結構要求緊湊、傳動功率大的高速傳動。 PH、PJ、PK、PL、PM型號多楔帶詳細介紹圖解

多楔帶的優點

多楔帶平面和V帶的優勢特點，既有平整面帶的柔軟、強韌的特點，又有V帶緊湊、等優點。

1、多楔帶與帶輪的接觸面積和摩擦力較大，載荷沿帶寬的分布較均勻，因而傳動能力更大。

2、由于帶體薄而輕、柔性好、結構合理，故工作應力小，適應帶輪直徑小的傳動（小于傳統的三角帶帶輪），也可傳動多個輪子。適應高速傳動，帶速可達40m/s且振動小，發熱

少，運轉平穩，耐熱、耐油、耐磨，使用伸長小，壽命更長。

3、傳動功率大，傳動效率高，空間相同時比普通V帶的傳動功率的高30%，節能效果明顯。

4、傳動緊湊，在相同的傳動功率情況下，傳遞裝置所占空間比普通V帶小25%。

5、多楔帶的背面也能傳動，而且可使用自動張力調整器，使傳動更加安全、可靠。

多楔帶應用：

多楔帶又稱多槽帶或多溝帶，主要應用與發動機、電機等動力設備傳動。

多楔帶的主要型號：

目前市場上的類型有：PH、PJ、PK、PL、PM型號多楔帶詳細介紹圖解

PH多楔帶

PH型號多楔帶總規格：楔距pb：1.6，楔角a：40，帶厚h：3，楔數rb：3-54，長度b：300-1270。
PH多楔帶性能          PH多楔帶標準
電阻溫度（℃）         -30 +90
耐油性                           耐油
建議少的滑輪直徑   13mm
角                                   40a°
永久伸長率                    小
建議的高速度m/s      60
效率                              96％
使用重型行為               好
帶顫抖                         很小
大傳輸                   1：35

PJ多楔帶

PJ型號多楔帶總規格：楔距pb：2.36，楔角a：40，帶厚h：4，楔數rb：3-36，長度b：300-1880。

PJ多楔帶性能 PH多楔帶標準
電阻溫度（℃） -30 +90
耐油性 耐油
建議少的滑輪直徑 20mm
角 40a°
永久伸長率 小
建議的高速度m/s 60
效率 96％
使用重型行為 好
帶顫抖 很小
大傳輸 1：35

PK多楔帶

PK型號多楔帶總規格：楔距pb：3.56，楔角a：40，帶厚h：4-6，楔數rb：3-23，長度b：600-3000。
PK多楔帶性能 PH多楔帶標準
電阻溫度（℃） -30 +90
耐油性 耐油
建議少的滑輪直徑 45mm
角 40a°
永久伸長率 小
建議的高速度m/s 60
效率 96％
使用重型行為 好
帶顫抖 很小
大傳輸 1：35

PL多楔帶

PL型號多楔帶總規格：楔距pb：4.7，楔角a：40，帶厚h：10，楔數rb：3-16，長度b：900-3000。
PL多楔帶性能 PH多楔帶標準
電阻溫度（℃） -30 +90
耐油性 耐油
建議少的滑輪直徑 75mm
角 40a°
永久伸長率 小
建議的高速度m/s 60
效率 96％
使用重型行為 好
帶顫抖 很小
大傳輸 1：35

PM多楔帶
PM多楔帶性能 PH多楔帶標準
電阻溫度（℃） -30 +90
耐油性 耐油
建議少的滑輪直徑 180mm
角 40a°
永久伸長率 小
建議的高速度m/s 60
效率 96％
使用重型行為 好
帶顫抖 很小
大傳輸 1：35

annilte特種工業皮帶有限公司主營生產：輸送帶、同步帶、同步帶輪、片基帶、多楔帶、多楔帶輪等產品，咨詢熱線：0531-87964299
